KONSTRUKTIONSSTUDIE / 03
Det som gör
skillnaden hörs inte.
En hemmabio, från stomme till svart ask. Frilagda bygglager, dämpade skivor och detaljerna som hjälper till att hålla ljudet i rummet.
10 september 2026 · Blender-vyer & tydliga principskisser · Klicka på en bild för helskärmsvisning
Byggt lager för lager.
AP25 är bortvald i både väggar och tak. OSB och dubbelgips behålls, med Green Glue mellan gipsskivorna. Sprängavstånden visar lagren tydligt och kan senare animeras till stängt läge.

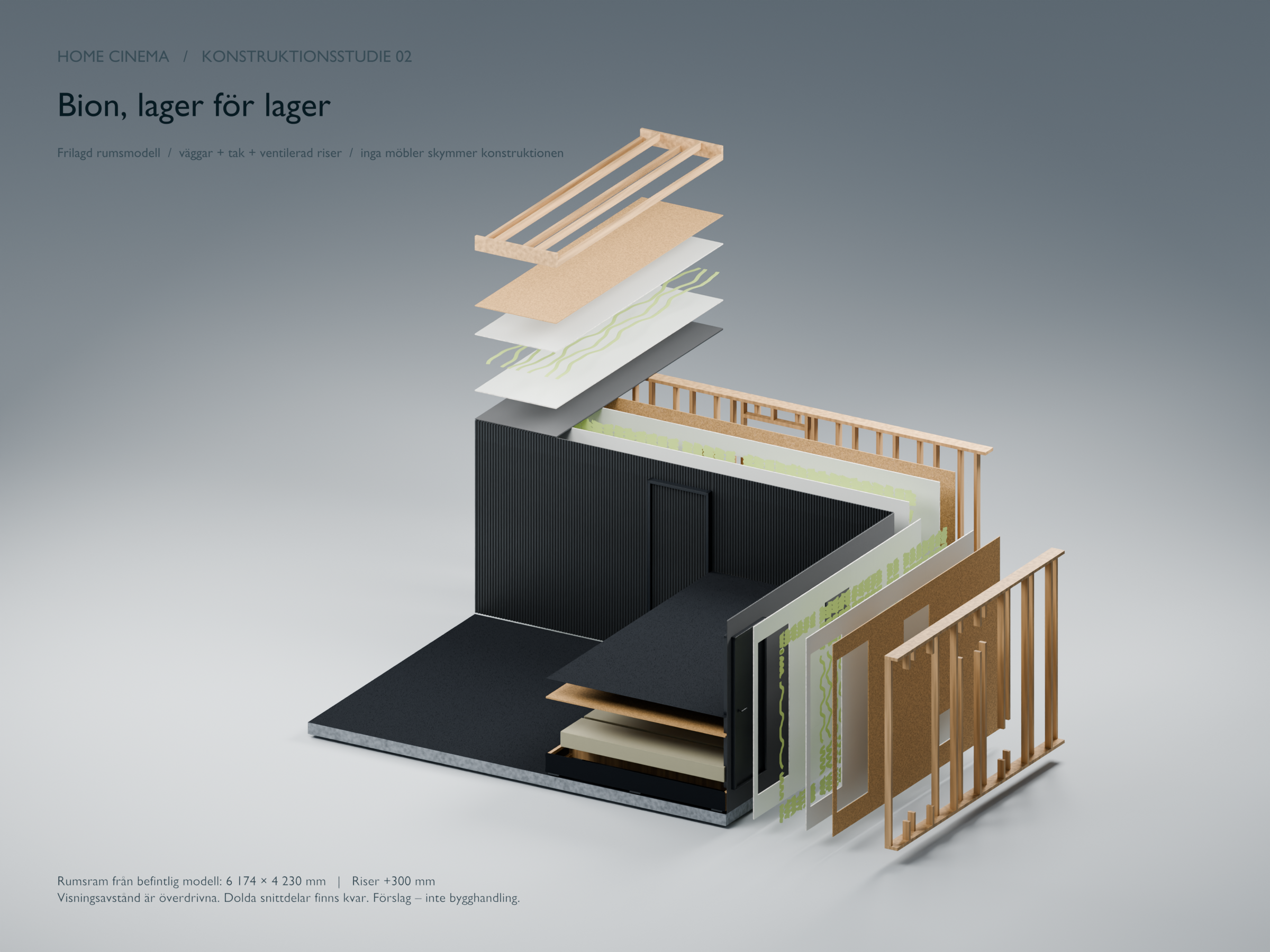

Rummet, öppnat lager för lager
Väggar, tak och riser med överdrivna sprängavstånd för att visa uppbyggnaden. AP25 finns inte i den nya konstruktionen.

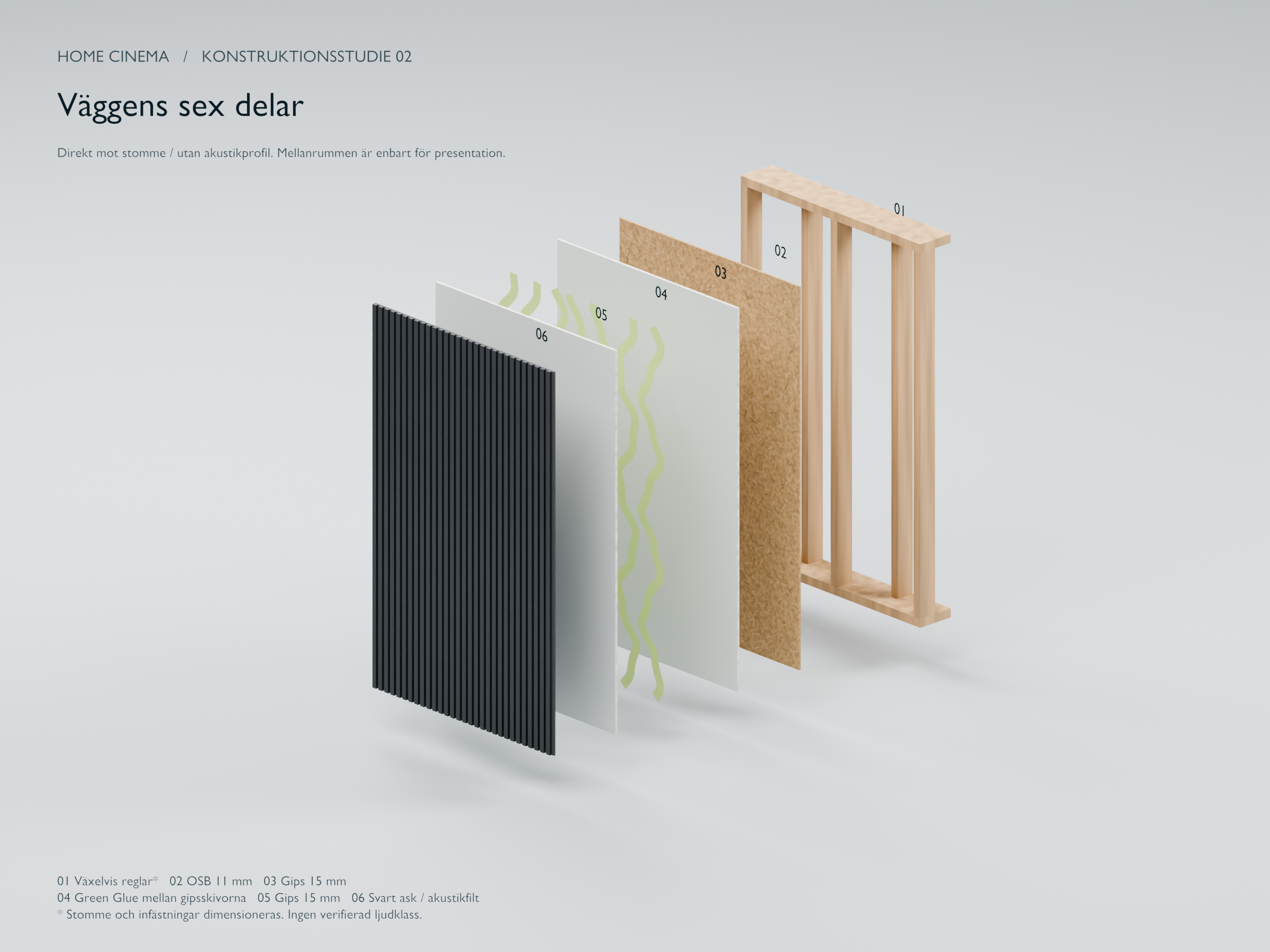

Väggen · sex delar
Växelvis reglar, OSB 11 mm, gips 15 mm, Green Glue, gips 15 mm och WallRibbon svart ask. Stommen är en schematisk referens.

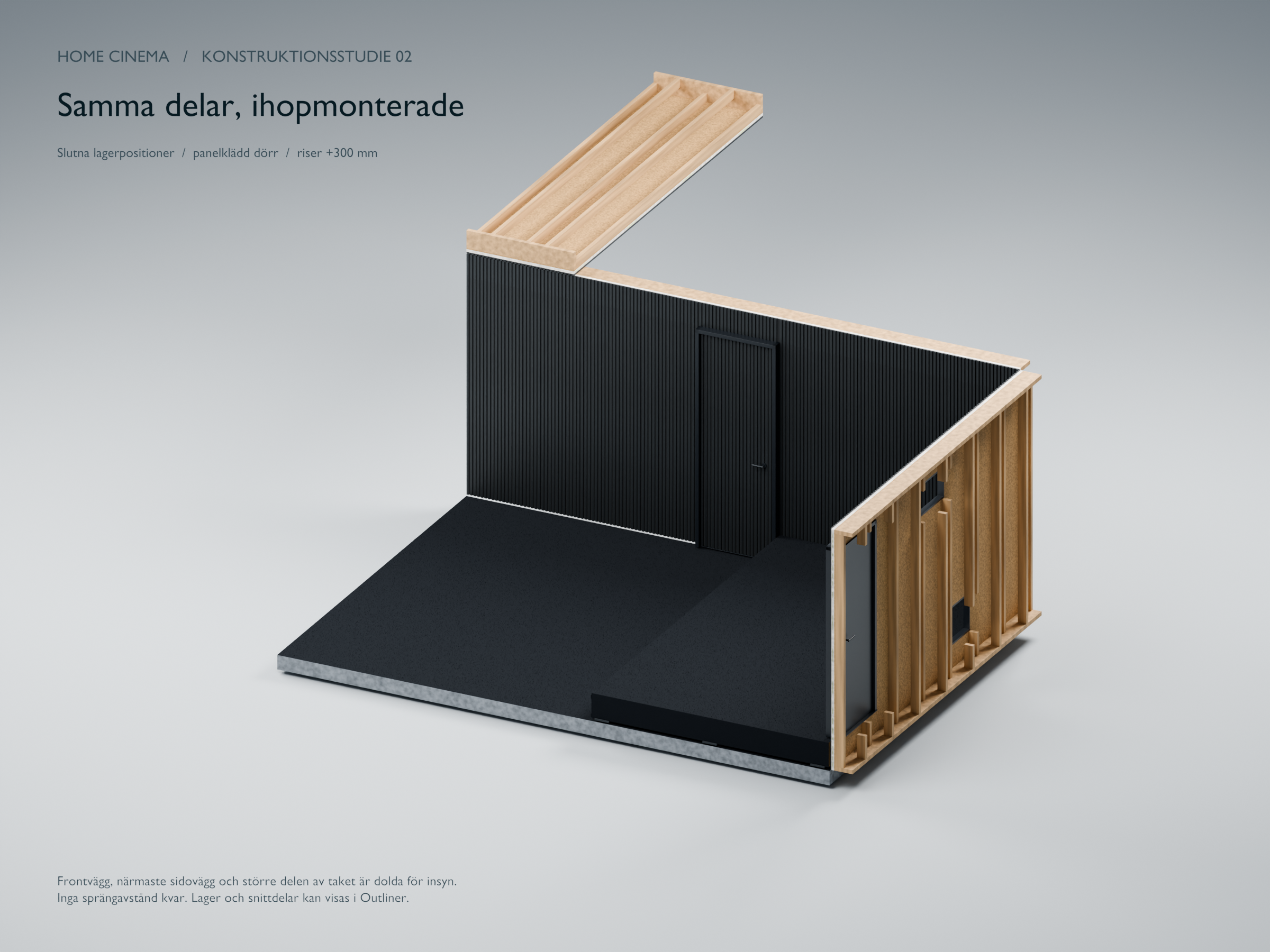

När lagren sluts
Samma delar i monterat läge. Främre och närmaste väggen samt större delen av taket är dolda för insyn.
- 01 / RegelstommeVäxelvis reglar · befintlig princip, schematiska dimensioner
- 02 / OSB11 mm · direkt mot stomme
- 03 / Första gipsskivan15 mm
- 04 / Green Glue Noiseproofing CompoundDämpmassa mellan de två gipsskivorna
- 05 / Andra gipsskivan15 mm
- 06 / WallRibbon svart askLameller på akustikfilt
Visualisering, inte bygghandling. Takets bärighet, skruvning och infästning av hela beklädnaden behöver dimensioneras. Direktmonteringen ersätter inte akustisk frikoppling och modellen visar ingen verifierad ljudklass.
02 / DÄMPNING MELLAN SKIVORNA
Green Glue
En tunn film. En viktig funktion.
Dämpmassan visas både som applicerade strängar och som ett sammanpressat skikt. En grön presentationskulör och tydlig produktbenämning gör lagret lätt att hitta i konstruktionen.

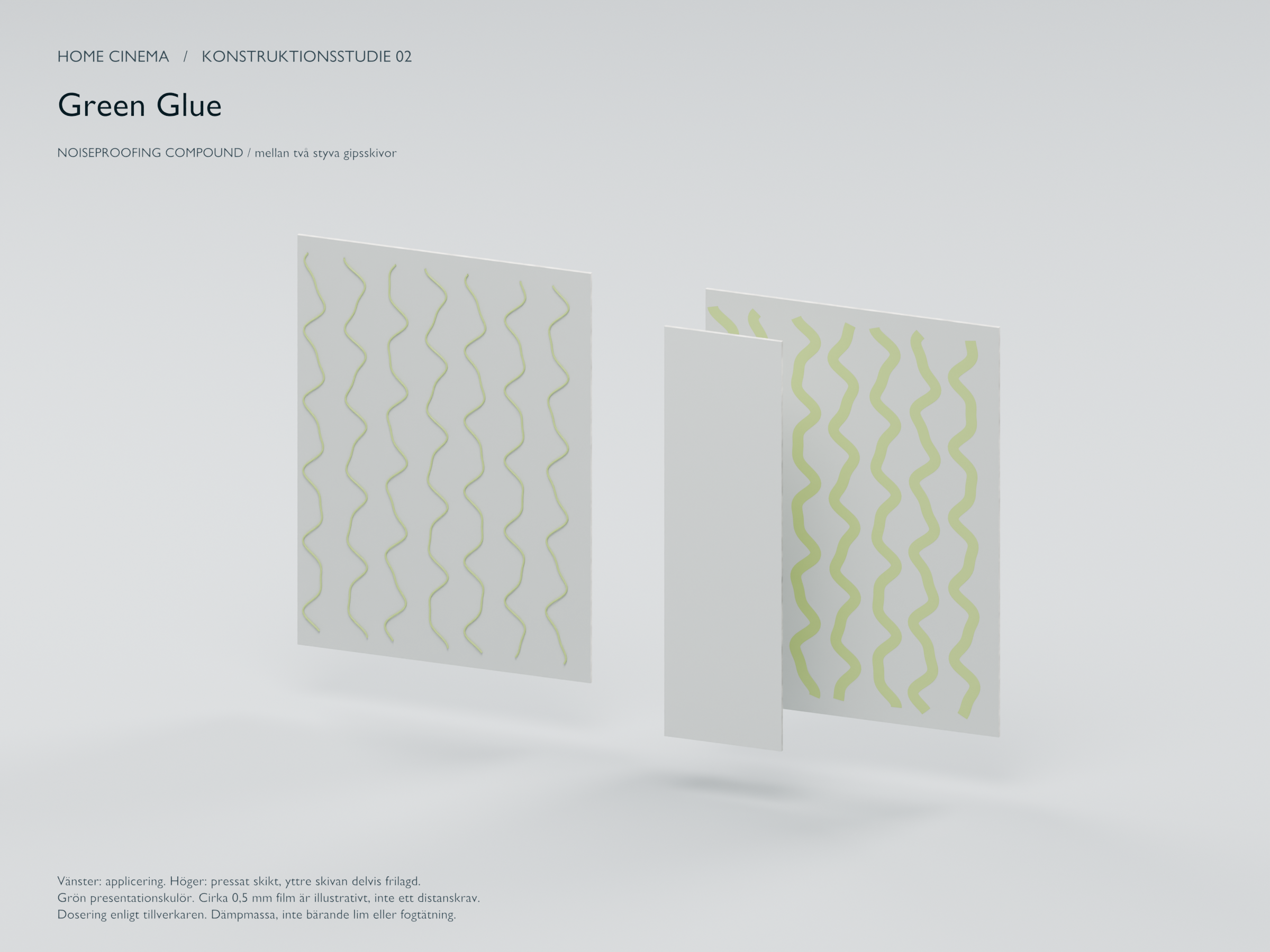

Från sträng till dämpande skikt
Till vänster applicerad massa. Till höger ett illustrativt, cirka 0,5 mm tunt skikt och en delvis frilagd yttre gipsskiva. Skikttjockleken är inte ett distanskrav eller en doseringsanvisning.
Mellan styva skivor
I denna studie ligger massan mellan två 15 mm gipsskivor. Tillverkaren anger styva skivmaterial på minst 12 mm.
Skruvarna behövs
Compound är inte ett permanent lim. Skivorna måste fortfarande fästas mekaniskt enligt en dimensionerad skruvplan.
Separat fogtätning
Använd inte Compound som tätning i springor. Anslutningar och genomföringar behöver en separat, lämplig akustisk fogtätning.
Följ tillverkarens appliceringsanvisning och dosering, ungefär två patroner per 3 m² skivyta för ett dämpande mellanlager.
En riser med akustisk volym.
Träram, mineralull, bärskiva och samma mörka antracitmatta. Den färdiga höjden är 300 mm; i sprängvyn är delarna lyfta från sina monteringslägen.

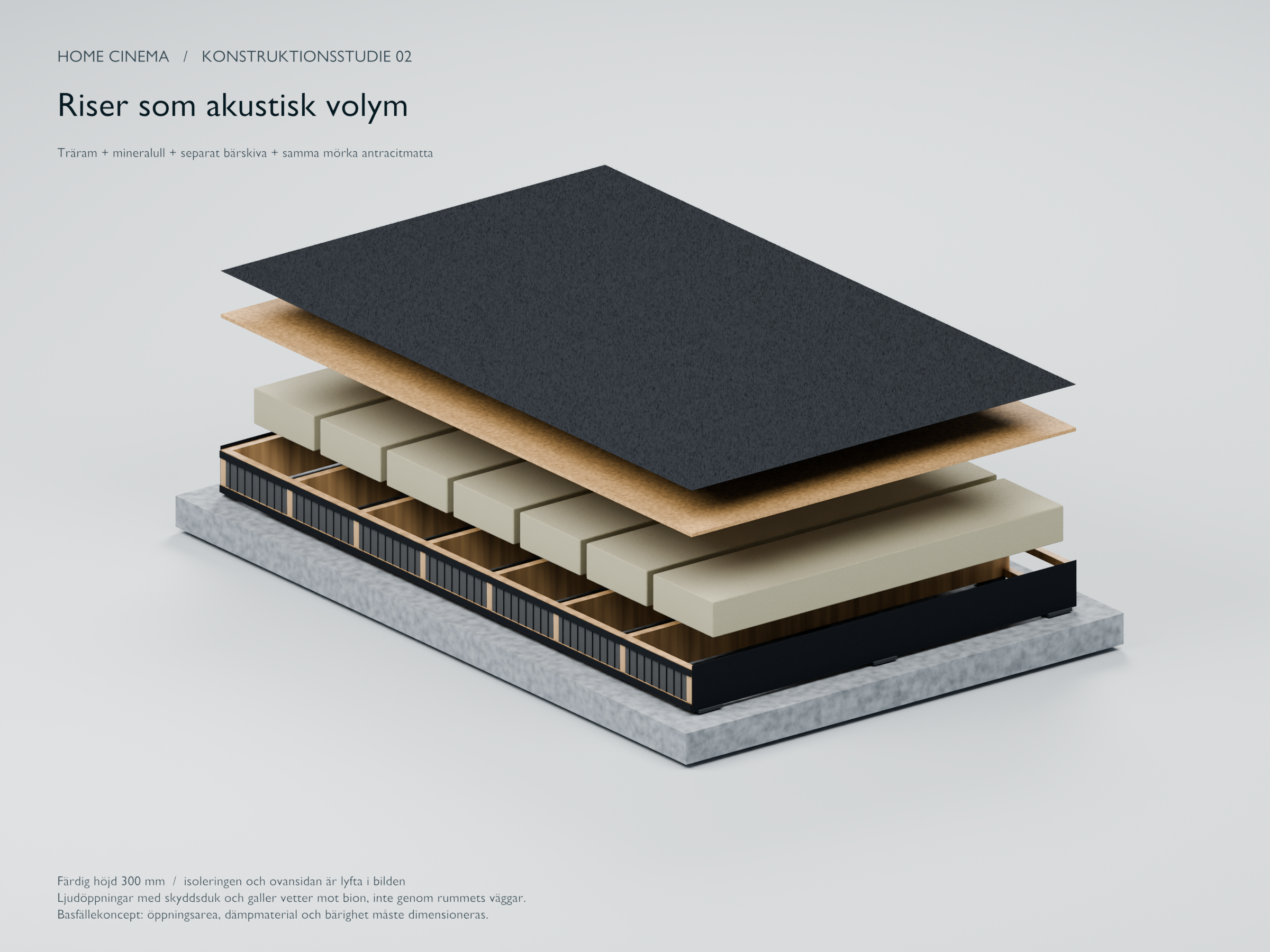

Inuti risern
Öppningar vetter mot biorummet genom galler och skyddsduk. Riserkonceptet behöver dimensioneras för både bärighet och önskad basabsorption; ingen avstämningsfrekvens eller uppmätt effekt utlovas.
Dörren behöver vara tät
på tre ställen.
En rejäl dörr räcker inte om ljudet kan ta vägen runt den. Här visar vi var tätningarna ska sitta och vad de gör.
ÖNSKAT UTFÖRANDESnickrad av Sjöby. Matt svart, med akustikpanel på insidan.
FÖRSLAG ATT STÄMMA AVTätningarna och tröskeln nedan. Dörrens ljudklass är inte verifierad.
Börja här: tre ställen att täta
Dörren sedd från bion. Numren följer med i närbilderna. Färgerna visar funktion – tätningarna kan vara svarta i verkligheten.
2 / Under dörren
Bottenlisten lyfts när dörren öppnas och sänks när den stängs. Den ska landa på en slät, hård yta – inte på ryamattan.
1 + 3 / Vid sidan av dörren
Två olika anslutningar: listen tätar mellan dörrblad och karm. Fogen tätar mellan karm och vägg.
Principskisser, inte måttsatta byggritningar. Panelen visas bara i översikten; tätningarna är förstorade i närbilderna.
05 / NÄSTA PROJEKTERINGSSTEG
Luft in. Ljudet kvar.
Ventilationen är en annan väg för ljudet att lämna rummet. Luftvägarna behöver dimensioneras för både luftflödet och bioanläggningens lågfrekventa ljud.
Ljuddämpade luftvägar
Välj ljuddämpare utifrån frekvensdata, kanaldragning och överhörning. Ett enskilt dämpvärde säger inte hur mycket bas som tar sig vidare.
Lågt egenljud
Kontrollera lufthastighet, don och tryckfall vid rätt driftflöde. Stryp inte luftflödet för att göra bion tyst.
Täta genomföringar
Samordna kanalinfästning, vibrationer och elastisk lufttätning där kanalen passerar ljudskalet. Detaljerna behöver projekteras tillsammans.
